[PLC 기초 문제] 04. 모터 2개 순차 작동시키기

1. 목표

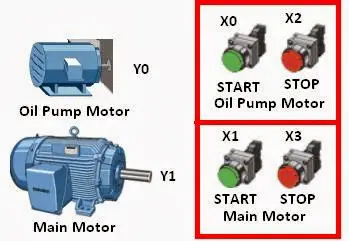

• 오일 펌프 모터와 메인 모터 구성
• 오일 펌프를 동작시켜 윤활유가 주입되게 한 뒤 메인 모터가 동작되어야 함
• 타이머는 제외하고 회로 구성만 작성 할 것



2. 포인트

• X0, X2로 오일 펌프 모터 동작
• X1, X3로 메인 모터 동작
• 메인 모터는 오일펌프가 동작한 뒤 동작
• 메인모터 동작중 오일펌프가 OFF되면 메인모터도 같이 OFF

3. 풀이

• 오일 펌프 동작 접점을 구성한다.

• X0를 순간 버튼으로 가정하고 오일 펌프 모터 신호(Y0)를 이용한 자기 유지 회로를 구성
• 메인모터 ON S/W와 오일펌프 모터 동작 확인(Y0)을 AND로 엮어 메인 펌프 동작 ON/OFF

오일 펌프 S/W가 ON이되면 오일 펌프 모터(Y0) ON

오일 펌프 모터(Y0)가 ON이면 메인 모터 S/W를 눌렀을때 메인 모터(Y1)가 동작



• 메인 펌프가 ON일때 오일 펌프가 OFF되면 메인 펌프도 OFF된다.
