[PLC 기초 문제] 02. 이중 스위치 문제 (전등 1개, 스위치 2개 아무데서나 켜고 끄기)

1. 목표

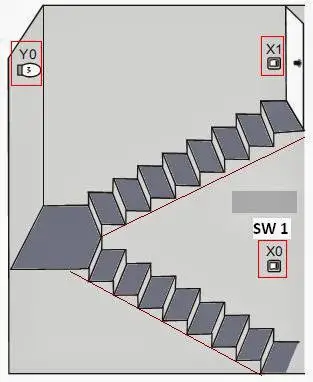

• Y0이라는 전등을 X0 스위치와 X1 스위치를 이용해 ON/OFF 하기
• 아랫층 스위치(X0)에서도 ON/OFF가 되어야 하고 윗층 스위티 (X1)에서도 ON/OFF가 가능해야 한다.

2. 포인트

• 두곳에서 1개의 전등을 제어해야 함
• X0 스위치와 X1 스위치의 ON/OFF 상태 비교로 구현 가능

3. 풀이

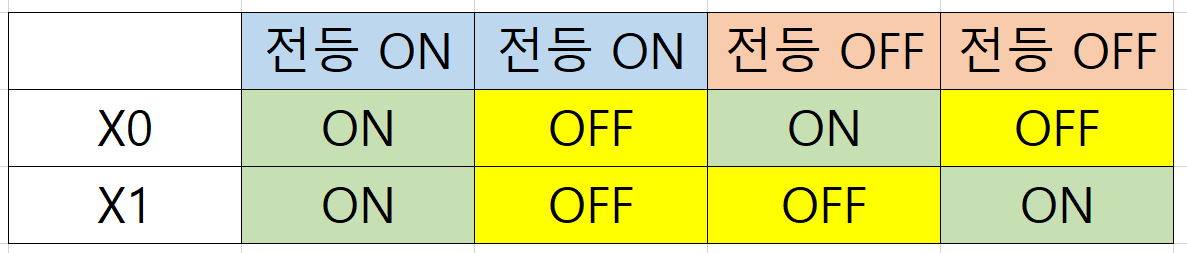

• X0와 X1 접점을 이용하여 경우의 수를 계산한다.

• 위의 4가지 경우의 수에서 X0, X1이 둘다 ON이거나 둘다 OFF인 경우에 전등이 ON 되면 된다.
• X0, X1이 모두 ON인 경우, X0, X1이 모두 OFF인 경우가 있으므로 OR조건으로 회로 구성

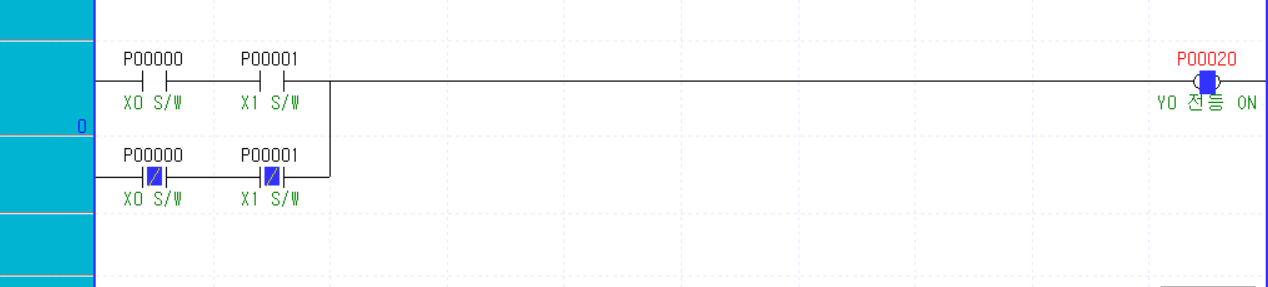

그림 1

• X0, X1 모두 스위치가 OFF상태이다.
• X0, X1의 스위치 상태가 같으므로 전등은 ON된다.
• X0, X1의 상태가 같은 경우를 찾는것이므로 OR조건으로 병렬 회로를 구성하였다.

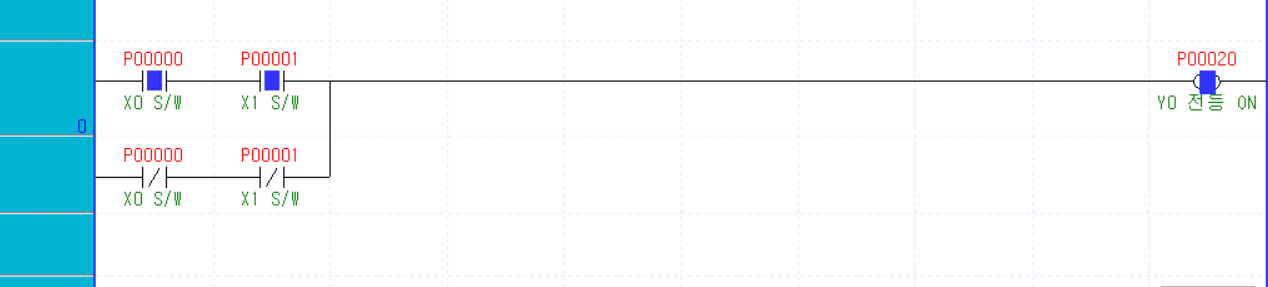

그림 2

• X0, X1 스위치가 모두 ON되어 있는 상태
• 전등은 ON이 된다



그림 3

그림 4

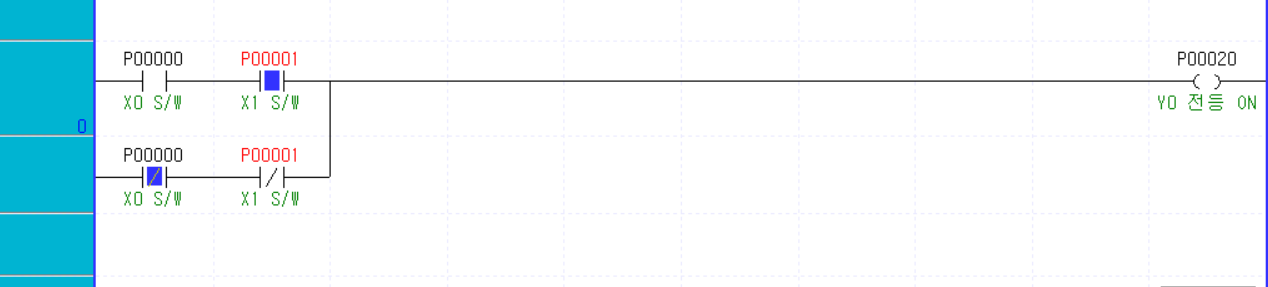

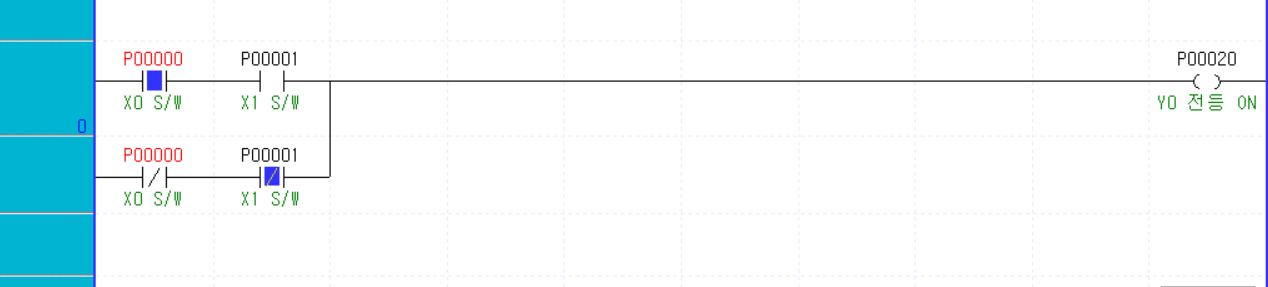

• '그림3', '그림4'는 스위치가 각각 X0만, X1만 ON되어 있는 상태이다.
• X0와 X1의 상태가 다르므로 전등은 OFF 상태이다.
