[PLC 기초 문제] 03. 모터 작동시키기 (스위치 3개 동작 제어)

1. 목표

• 컨트롤러의 3개의 스위치로 모터 제어하기
• START 스위치 : 모터가 동작한다. (푸쉬 버튼 스위치)
• STOP 스위치 : 모터가 정지한다. (푸쉬 버튼 스위치)
• TEST 스위치 : 누르고 있는 동안만 모터를 동작시킨다. (푸쉬 버튼 스위치)
• START, STOP 버튼이 눌러져있는 경우 TEST스위치는 동작하지 않는다.



2. 포인트

• START 버튼을 누르면 모터가 동작하면서 자기 유지를 해야한다. (푸쉬 리턴 스위치기에 순간적으로 접점이 ON되었다가 OFF된다)
• START버튼과 상관없이 STOP버튼을 누르면 모터는 OFF되어야 한다.
• TEST버튼은 누른 상태에서만 동작한다. (자기 유지 X)
• TEST버튼은 START, STOP 버튼이 눌러져있으면 동작하지 않는다.

3. 풀이

• START버튼 (P00000), STOP버튼(P00001)은 서로 AND관계이다.
  START ON 상태, STOP이 OFF상태여야 모터가 동작
• START버튼은 순간적으로 신호를 보내므로 자기 유지가 필요하다.

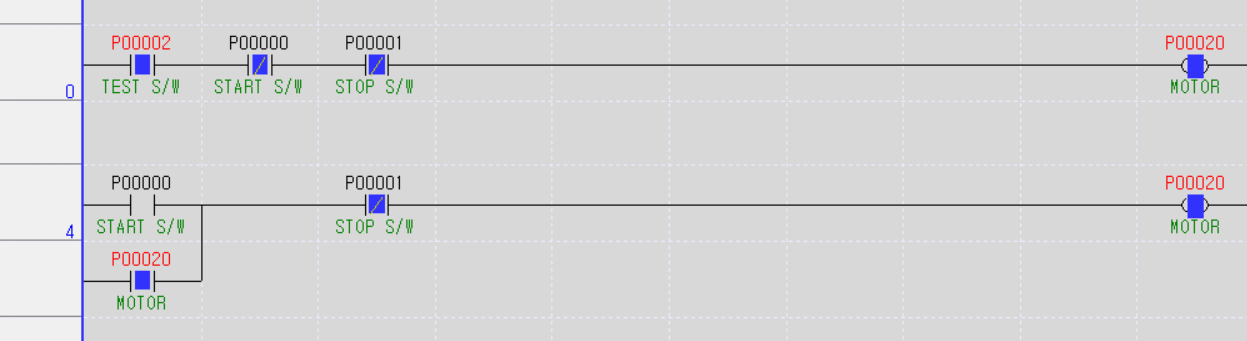

그림1 START S/W와 STOP S/W를 AND 조건으로 연결, 모터 자기 유지



• TEST버튼은 눌렀을 경우만 모터가 동작한다.
• START 버튼, STOP 버튼이 눌러져 있는 경우 동작을 멈춘다.

그림2 TEST버튼을 눌렀을때만 모터 동작



그림3 START버튼 또는 STOP버튼이 눌러진 경우 TEST버튼 동작하지 않음
