[PLC 기초 문제] 06. 5초뒤 전등 끄기 (TOFF를 이용한 시간 제어)

1. 목표

• 스위치(X0)에 연결된 램프(Y0)가 있다.
• 스위치가 ON이되면 램프는 바로 켜진다.
• 스위치가 OFF가 되면 램프는 5초 뒤에 꺼진다.

2. 포인트

• X0으로 Y0 바로 ON 시키기
• 타이머를 이용하여 X0 OFF시 5초 뒤에 Y0가 꺼지도록 만들기

3. 풀이

• 타이머 사용 실습이다.
• 타이머는 TON, TOFF 등이 있다. (XG5000 기준)
  TON : 접점이 ON되면 설정된 t초 후에 해당 접점을 출력
  TOFF : 접점이 ON되면 바로 ON, 접점이 OFF되었을때 t초후 해당 접점 OFF

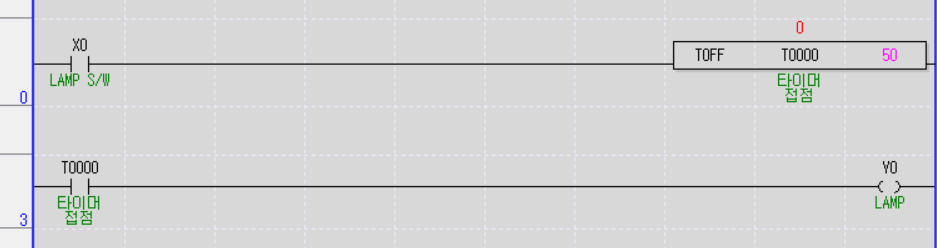

그림1

• X0 접점이 ON되면 Y0는 바로 ON된다.
• X0가 OFF되면 TOFF 명령어에 의해서 5초 뒤에 T0000가 OFF된다.



* 타이머 시간 설정

그림2

• 위의 타이머 T0000에 50으로 설정되어 있다.
• 여기서 50은 100ms를 50번 카운팅하는 것이다.
  50 * 100ms = 5000ms = 5sec
• T0000는 100ms를 의미하도록 설정을 해놨기에 100ms 타이머가 되는것이다.

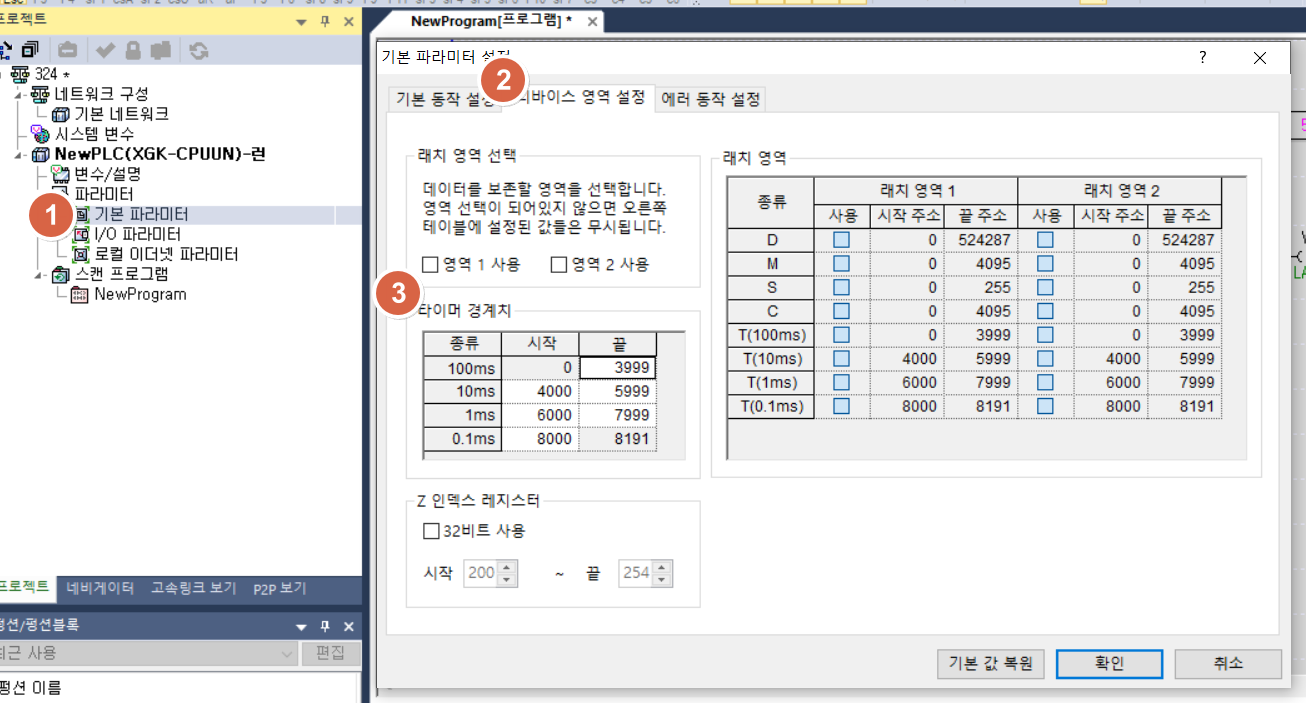

• 설정방법

• 메인 화면에서 좌측 1번, '기본 파라메터' 더블 클릭
• 2번 '디바이스 영역 설정' 탭을 클릭
• 3번 '타이머 경계치' 값을 수정
• 100ms에 0 - 3999로 되어있다
  T0000 ~ T3999까지는 100ms 타이머가 된다는 뜻이다.
  필요에 따라 각 구간을 설정하여 사용하면 된다.
