[PLC 강좌 기본 회로] 0403. 우선 회로 (동작 우선 순위 회로)

1. 회로도

• 동작 우선 순위 회로는 스위치 1, 2, 3, 4중 동시에 눌렸을때 숫자가 낮을수록(1에 가까울수록) 먼저 ON된다.
• PBS_1와 PBS_2가 동시에 ON되면 R_1이 ON되고 R_2는 OFF상태이다.
  (R_1이 b접점으로 연결되어있어서 R_2는 ON 조건이 성립할 수 없다. )
• PBS_4가 ON 되어있어도 PBS_1이 ON된되면 R_4는 OFF되고 R_1이 ON된다.
  (R_1이 ON되어 b접점이기에 R_4가 OFF된다.)





2. PLC

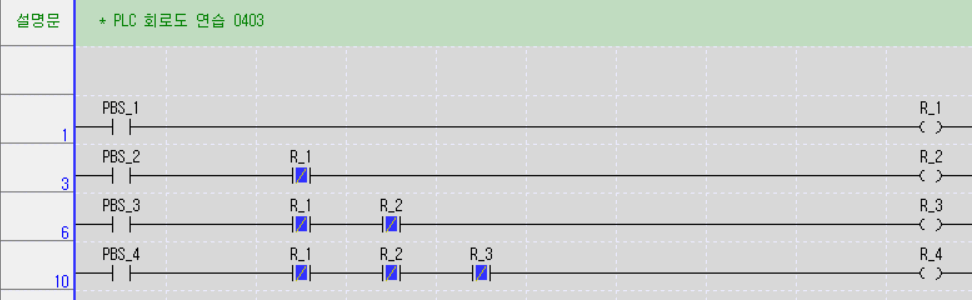

• PBS_1, 2, 3, 4를 각각 R_1, 2, 3, 4로 연결한다.
• 각 출력을 위의 그림과 같이 b접점으로 연결한다.
• 위의 그림을 보면 PBS_1이 ON되면 R_1 b접점 연결로 인해 R_2 ~ R_4까지의 연결이 단선된다. (하위 회로 차단)
