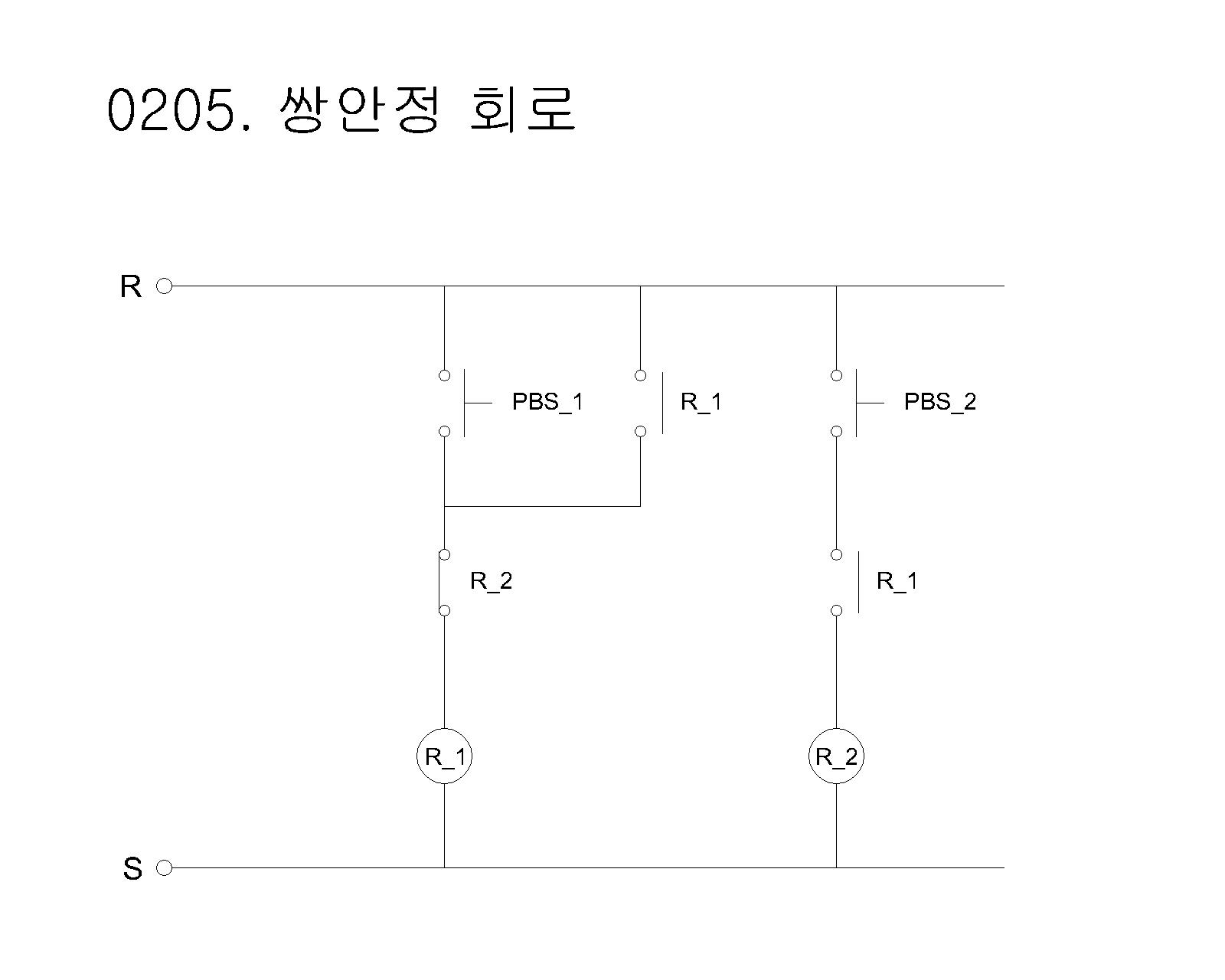

1. 회로도
- PBS_1이 ON되면 R_1은 ON되고 자기 유지가 된다. (R_2의 ON조건 성립)
- PBS_2가 ON되면 R_2가 ON 된다.
- R_1이 OFF상태인 경우 PBS_2를 ON시켜도 R_2는 ON되지 않는다. (인터록 회로 구성)
2. PLC
- PBS_1과 R_2를 직렬로 연결한다.
- R_1은 자기 유지회로로 구성한다.
- PBS_2와 R_1을 직렬로 연결하여 R_1이 동작해야만 R_2가 ON 될 수 있도록 인터록 회로를 구성한다.
