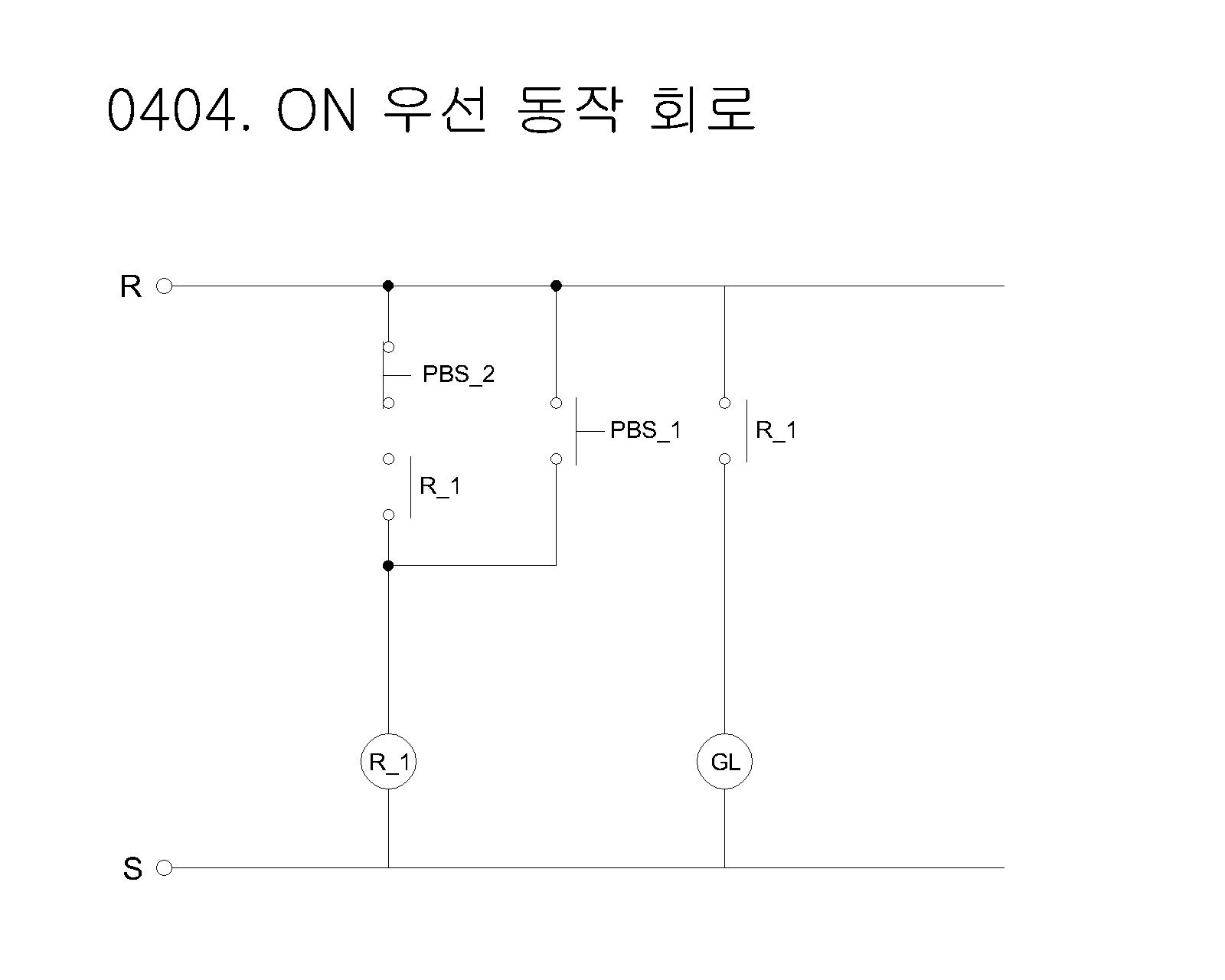

1. 회로도
- PBS_1과 PBS_2가 동시에 ON되어도 R_1은 ON된다.
(R_1과 PBS_1은 직접 연결되어있다.) - PBS_1이 OFF상태이고 R_1이 ON으로 자기 유지상태인 경우 PBS_2가 ON되면 R_1은 OFF된다.

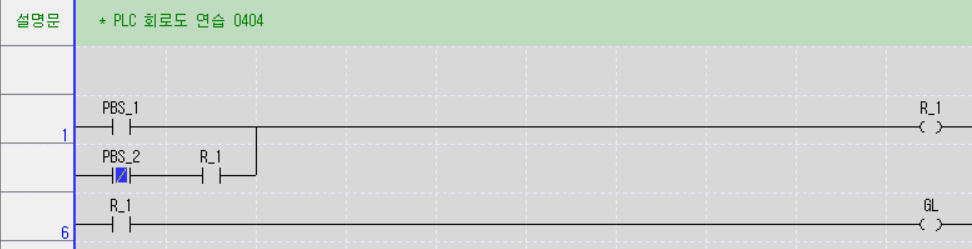

2. PLC
- PBS_1과 PBS_2를 병렬로 연결한다.
- PBS_1과 PBS_2가 동시에 ON되어도 PBS_1이 R_1과 직접 연결되어있어서 R_1은 ON된다.
- PBS_1이 OFF상태에서 R_1이 ON되어 있는 상태(자기 유지 상태)인 경우 PBS_2가 ON되면 R_1이 OFF된다.
(PBS_2가 b접점이기에 R_1의 자기 유지가 단선된다.
