1. 회로도
- 푸시버튼스위치 PBS_1과 PBS_2가 모두 눌려야(ON이 되야) GL(초록 램프)가 동작하는 회로이다.
- PBS_1, PBS_2가 모두 ON(1)이어야 하는 회로이기에 AND조건

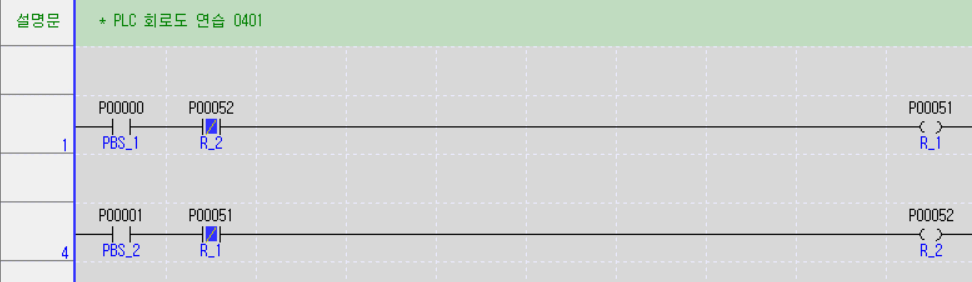

2. PLC
- PBS_1과 PBS_2를 각각 R_1과 R_2에 연결한다.
- PBS_1에는 R_2의 b접점, PBS_2에는 R_1의 b접점을 직렬로 연결한다.
- R_1이 ON되는 경우 PBS_2가 ON되어도 R_2는 ON될 수 없다. (R_1이 b접점으로 연결)
- R_2가 ON되는 경우 PBS_1이 ON되어도 R_1은 ON될 수 없다. (R_2가 b접점으로 연결)
- 먼저 눌러진 스위치의 동작만 ON되고 후행되는 스위치는 동작하지 않는 선행 동작 우선 회로가 완성된다.
