[PLC 기초 문제] 07. 모터 2개 순차 동작시키기 2 (TON 타이머 이용)

1. 목표

• 스위치가 눌러져 있는 동안 모터가 작동한다.
• 메인모터는 꼭 오일 펌프(Y0)가 동작한 뒤 3초 뒤에 동작해야 한다.
• 오일 펌프(Y0)는 스위치(X1) ON과 함께 동작한다.
• 스위치(X1) OFF시 메인모터(Y1)와 오일펌프(Y0)는 동시에 정지한다.



2. 포인트

• Y0와 Y1이 3초의 시간 간격으로 순차 동작
• TON 명령어를 이용하여 회로 구성

3. 풀이

• X1이 ON되면 Y0은 바로 동작해야 한다.
• X1 ON과 함께 타이머 동작해야 한다.

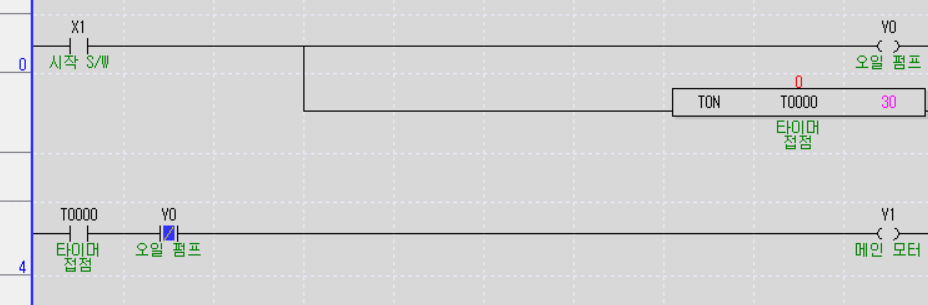

그림1

• TON 타이머에 T0000(100ms)를 이용하여 구성
• X1이 ON되고 TON에서 3초가 되면 T0000 ON
• T0000이 ON되면 Y0가 ON되어 있는지 B접점으로 한번더 확인 한 뒤 Y1 동작
