1. 회로도
- 푸시버튼스위치 PBS_1가 순간적으로 ON된것을 감지하여 R_1을 계속 ON 상태로 유지하는 회로이다.
- 이런 회로를 '자기 유지 회로'라고 한다.
2. PLC

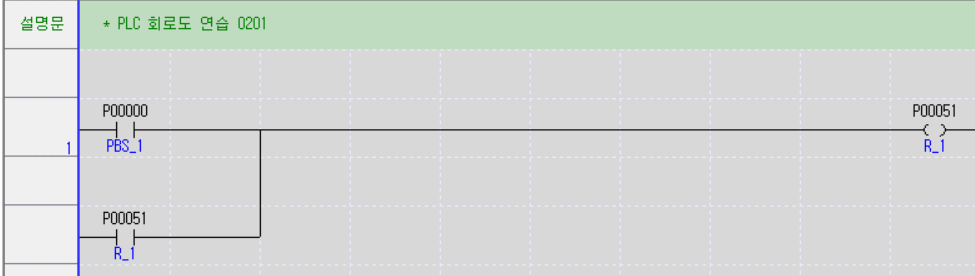

- PBS_1과 R_1(P51)을 병렬로 연결한다.
- 위의 그림에서 PBS_1이 순간적으로 ON되면 우측 출력측 R_1이 ON되면서 좌측 R_1이 ON된다.
- 좌측 R_1이 ON되면서 회로는 연결되어 R_1은 계속 ON상태로 유지하게된다. (자기 유지)
