PLC 타임차트 연습 - 003

[PLC 타임차트 연습 - 003]



1. 타임차트





2. 포인트

• P50은 P00가 ON에서 OFF되어도 계속 동작 (자기 유지)
• P51은 P00가 ON되어 있는 동안만 ON
• P01이 ON되면 P50 OFF



3. 풀이

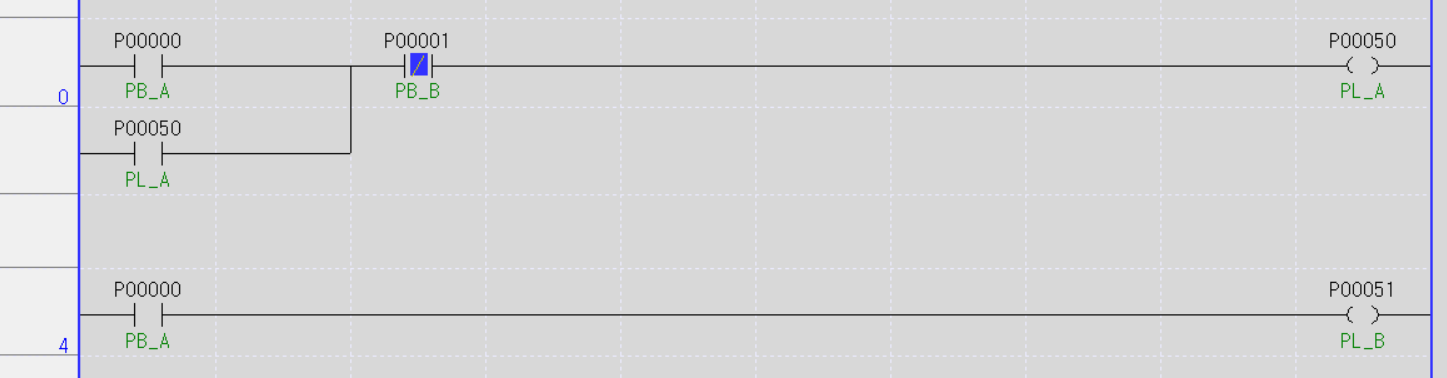

1) 기본 회로 구성

- P50은 P00가 ON -> OFF되어도 유지되어야 함

- P51은 P00의 상태에 따라 ON/OFF되기에 단순 연결

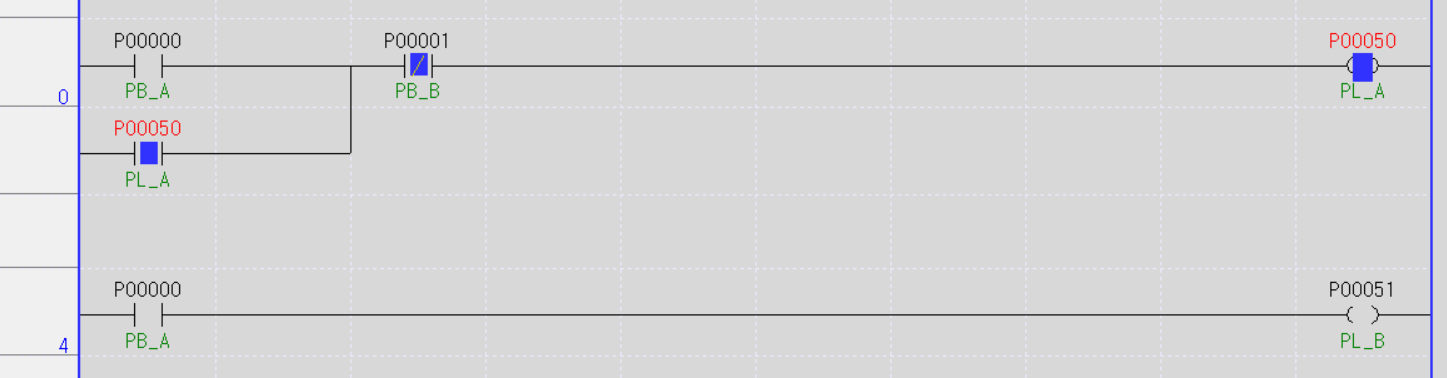

2)  P00가 ON되어 P50, P51 동작







3) P00가 ON -> OFF되어 P50은 ON 유지,  P51은 OFF







4) P01이 OFF되어 P50도 OFF
