PLC 타임차트 연습 - 001

[PLC 타임차트 연습 - 001]



1. 타임차트







2. 포인트

• P00이 ON되면 P50은 OFF되고 P51은 ON되는 시퀀스
• P002가 ON이되면 P00과 상관없이 P51이 OFF됨

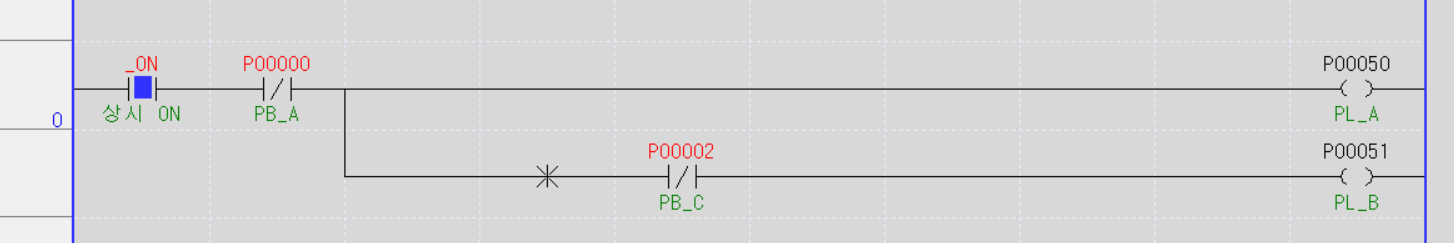

3. 풀이

• 타임차트에서 P50이 처음부터 ON상태이기에 맨 앞에 F99로 상시 ON으로 시작
• P00가 OFF 상태이기에 P50이 ON이 되어 있음 (타임차트 기본 상태)
• P51은 반전 기호로 P00와 반대로 OFF되도록 구성
• P02를 B접점으로 연결하여 P02가 ON되면 P51이 OFF되도록 구성





1) P00가 OFF되어 P50은 OFF, P51은 ON 되어있는 상태





2) P00가 ON되어있는 상태에서 P02가 ON되어 P51도 OFF되어 있는 상태
