PLC 타임차트 연습 - 002

[PLC 타임차트 연습 - 002]



1. 타임차트





2. 포인트

• P00가 ON이면 P50가 동작 시작
• P01이 ON이면 P50 동작 정지
• P01가 ON이면 P00가 ON이어도 P50은 OFF상태 유지



3. 풀이

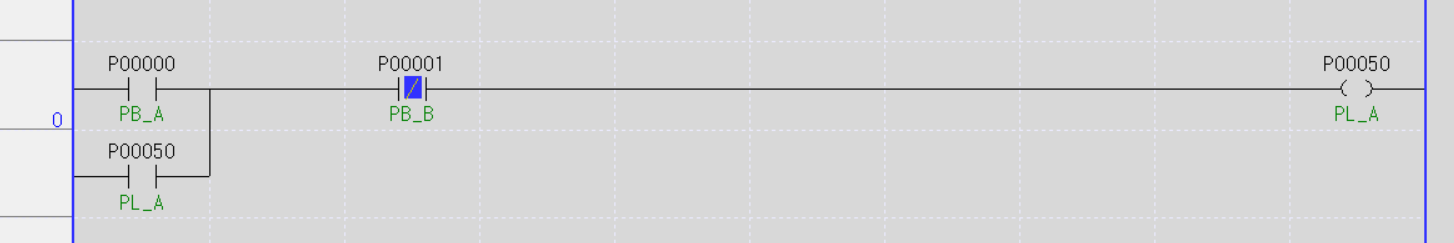

1) 기본 회로 구성

- P00가 순간적으로 ON되기에 P50을 이용하여 자기 유지 회로 구성

- P01은 P00상태와 상관없이 P50을 OFF시키므로 자기 유지 회로 뒷단에 구성







2) P00가 ON인 상태, P50이 ON된다.





3) P00가 ON인 상태에서 P01이 OFF인 상태, P50은 OFF가 된다.
