[PLC 강좌 기본 회로] 0204. 자기 유지 회로 (2중 코일 회로)

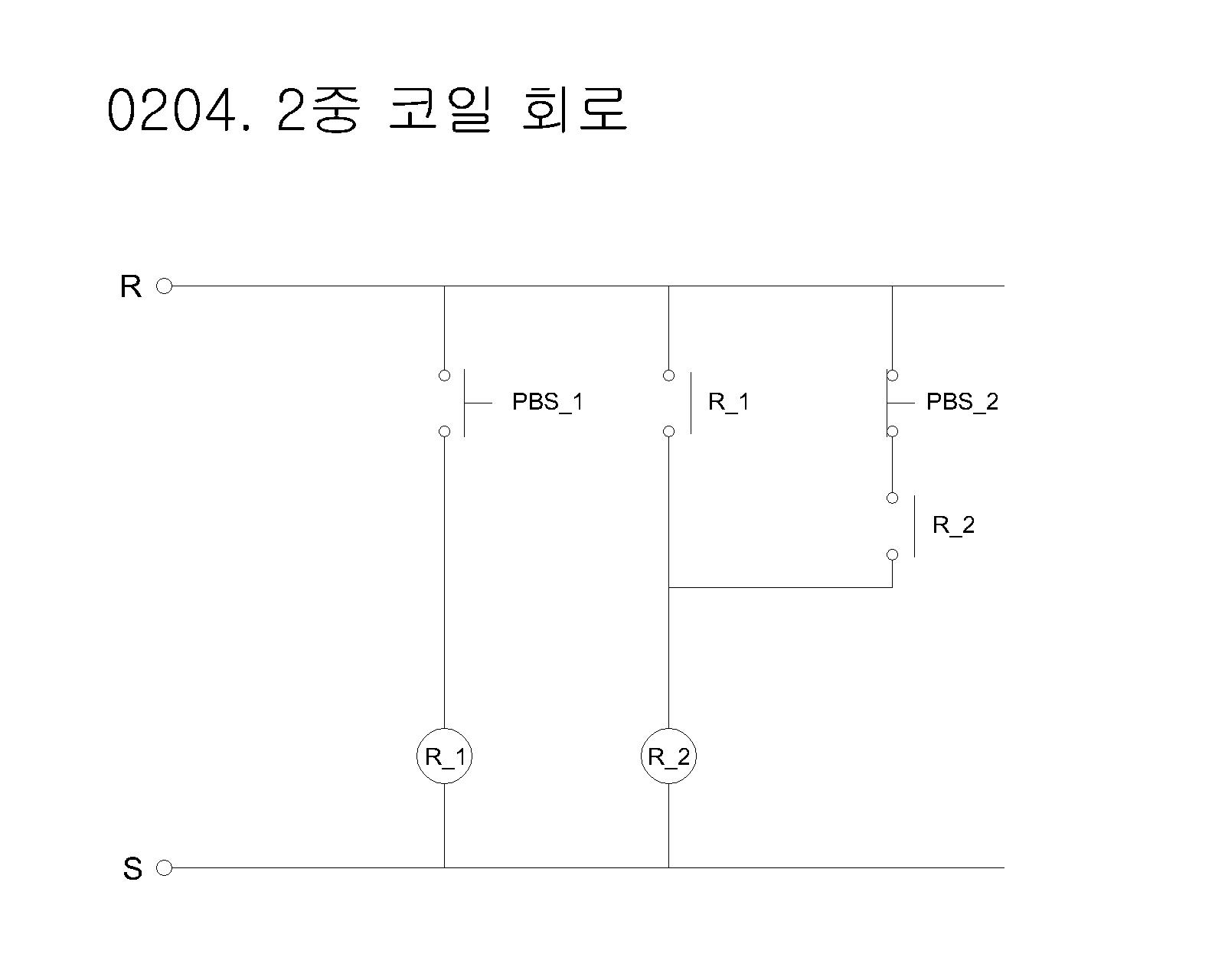

1. 회로도

• 푸시버튼스위치 PBS_1과 PBS_2가 모두 눌려야(ON이 되야) GL(초록 램프)가 동작하는 회로이다.
• PBS_1, PBS_2가 모두 ON(1)이어야 하는 회로이





2. PLC

• PBS_1는 R_1에 직렬 연결한다.
• R_1로 R_2를 ON 할 수 있도록 연결한다.
• R_2는 자기 유지 회로를 구성한다.
• PBS_2로 자기 유지를 OFF할 수 있도록 R_2와 직렬로 연결한다.
