[PLC 강좌 기본 회로] 0103. 직렬회로, 병렬회로 (PBS 직렬 + 병렬회로)

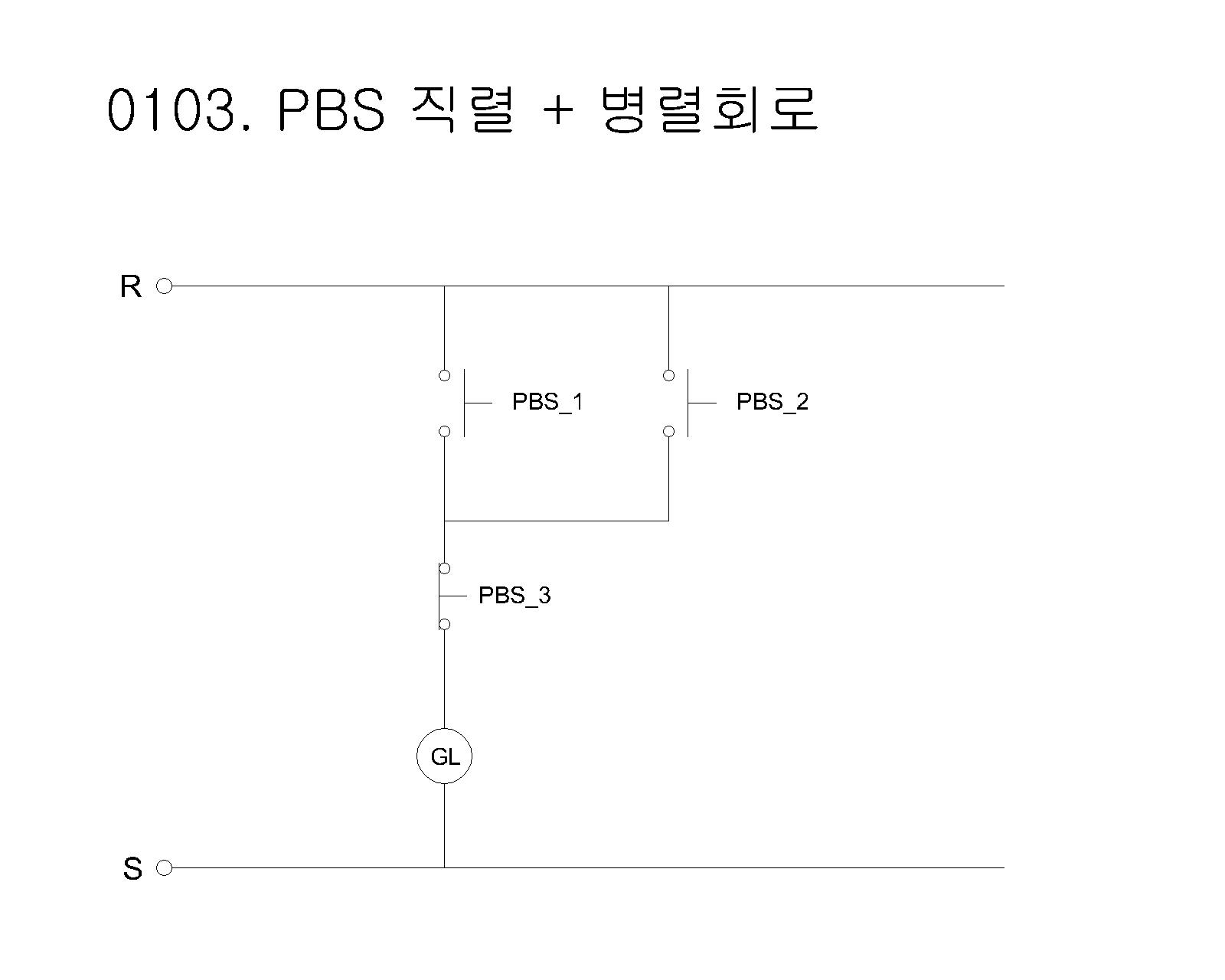

1. 회로도



• 푸시버튼스위치 PBS_1과 PBS_2가 병렬로 연결되어있다.
  따라서 PBS_1, PBS_2중 하나만 ON되어도 GL은 동작 가능하다. (PBS_3이 b접점 연결)
• PBS_3이 b접점 연결이므로 만약 ON이 되면 회로는 단선되어 GL이 OFF된다.
• 논리표를 작성하면 아래와 같다.





2. PLC

• PBS_1과 PBS_2를 두줄에 병렬로 연결하였다. (OR조건)
• PBS_3(P02)를 OR조건 뒤에 연결하여 앞은 OR조건(선행조건)과 직렬(AND)로 연결되게 하여 회로를 구성하였다.
  선행조건이 ON이어도 PBS_3가 ON되는 순간 GL은 OFF된다. (PBS_3은 b접점이므로 ON되면 회로가 단선된다.)
